项目概况

　　本项目位于河南省郑州市中原区科学大道 62 号中国人民解放军战略支援部队信息工程大学。场馆内长 78m，宽 58m，高 10~16.8m

　　校内现有的体育馆由于较为空旷回音较大，影响校内人员正常使用，我司技术人员根据多年的项目治理经验，作出以下分析和治理方案。

　　设计原则及目标

　　设计原则

　　(1)满足声学降噪需求;对文体场馆进行改造设计，满足《体育建筑设计规范》JGJ31-2003、《建筑内部装修设计防火规范》GB 50222-2017 等相关规范要求;

　　(2)需保证场馆内部的正常使用;文体馆比赛大厅内观众席和比赛场地不应出现回声、颤动回声和声聚焦等声学缺陷;

　　(3)积极选用可靠、先进、经济、合理的吸声治理技术，声学材料和构造应符合对材料的声学性能、强度、防火、装修、环保、防潮等方面要求;针对“项目概况”中所提到的场地进行相应的治理。

　　(4)结合项目情况，采用更为美观、环保、吸声效果好的吸声材质，使观众席、比赛场地及其他系统服务区域内声压级更加合理，声音更加清晰、声场更加均匀。同时，在其服务区域内所产生的的最大声音不应造成人员听力损伤。

　　(5)在保证吸声效果及材料选用的前提下，积极选用美观性好、实用性高的设计方案。

　　(6)符合相关行业安全和消防相关规范。

　　声学设计目标

　　在不考虑其他未治理声源影响并进行背景声音修正的情况下，经过治理后，缩短场馆内的混响时间应在 3.20s 之内。

　　工程要求

　　技术性——采用最科学合理的方式达到吸声降噪的目标;

　　合理性——对于需要新建与改造的达到整洁、美观，不影响场馆内部的正常使用及维修;

　　经济性——在确保降噪效果的前提下尽可能降低投资费用;

　　环保性——吸声中所采用的材料均无毒、无污染、无异味、无辐射;

　　安全性——在吸声目标达到的同时，确保防火、坚固等，以确保符合安全要求。

　　降噪方案设计简述

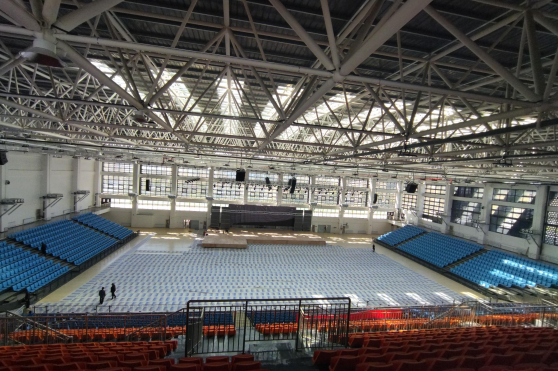

　　现场图片

　　方案需满足以下要求：

　　(1)在场馆内壁上使用矩阵吸声板，板下为空腔与环保吸音棉。

　　*规格为：科学计算圆孔的声学原理，采用 18 种不同孔径(3-10mm)渐变,穿孔率 10%;

　　*基材为：MGP 无机绝燃材质，面密度 7kg/m2，背附吸声毡;

　　*饰面板：饰面采用环保水性喷漆;其环保型：材料中有害物质限量满足 GB18584-2001 中

　　技术指标要求，甲醛释放量未检出(0.20mg/L);

　　*安全性：材料应为阻燃材质，建筑材料及其制品燃烧性能满足 GB8624-2012 中技术指标

　　要求，燃烧性能等级达到 A1 级标准;

　　*吸声系数：材料吸声系数满足 GB/T16731-1997 中技术指标要求，降噪系数 NRC 不低于

　　0.75，1/3 倍频程混响室法吸声系数(f:Hz)满足以下数值要求：

　　频率 125HZ，吸声系数≥0.72;

　　频率 250HZ，吸声系数≥0.76;

　　频率 500HZ，吸声系数≥0.95;

　　频率 1000HZ，吸声系数≥0.73;

　　频率 2000HZ，吸声系数≥0.53;

　　频率 4000HZ，吸声系数≥0.36;

　　*防潮性能：湿涨率满足 GB/T7019-2014 中技术指标要求，湿涨率≤0.29%。

　　(2)在矩阵吸声板下铺设环保吸音棉的规格为：填充厚度 50mm，密度 48kg/m3，不

　　低于 E1 级环保、B1 级防火

　　(3)矩阵吸声板用钢结构骨架支撑，钢材表面需防锈防腐处理;钢结构竖向方管为：

　　镀锌方管，规格：40mm*50mm*2mm;敷设距离不大于 600mm。横向方管为：镀锌方管，规格：

　　40mm*40mm*2mm;敷设距离不大于 300mm。

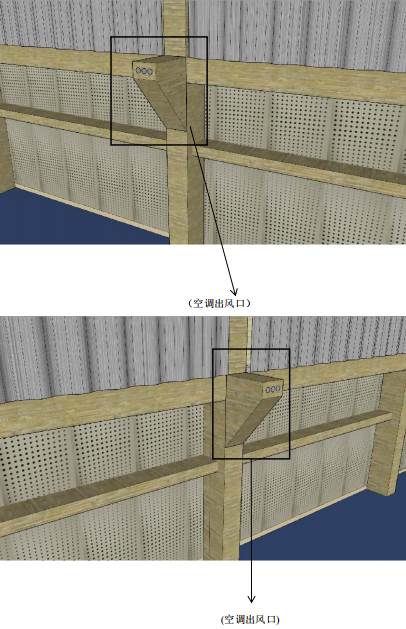

　　(4)场馆内设有 16 个空调出风口，考虑美观性后做包裹处理，预留出风风孔，施工

　　工艺等同于墙壁四周;

　　(4)板材之间缝隙用密封胶处理;

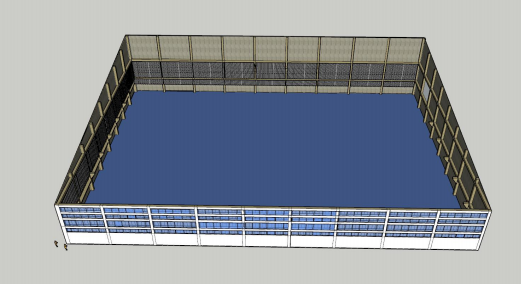

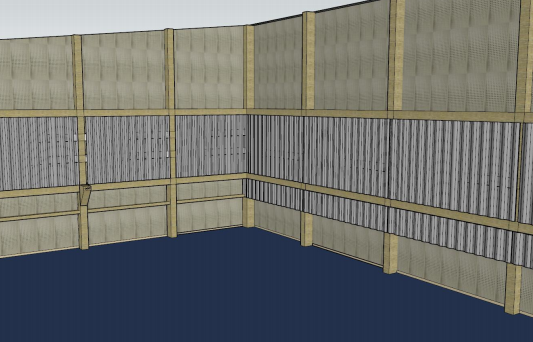

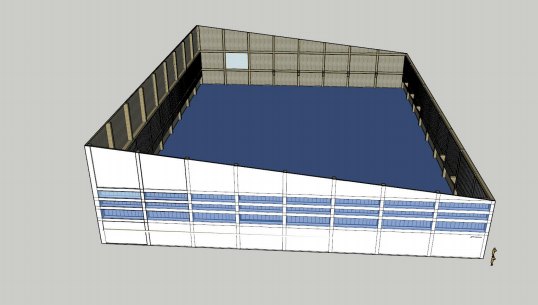

　　(5)降噪效果图

　　(体育馆吸声屏障实例图)

       每个项目需要现场勘察，设计方案以实际为准。咨询热线：13526605959.
